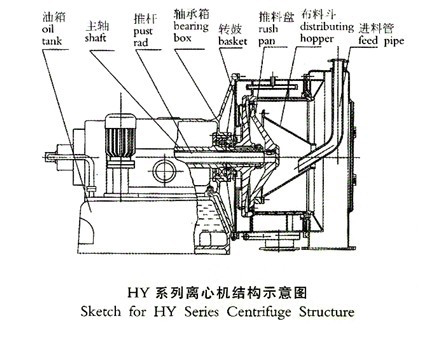

產品結構原理
主電機帶動轉鼓全速旋轉，物料由進料管連續引入，均勻分布到轉鼓內段濾網壁上，在離心力作用下，液相物穿過濾網和轉鼓壁濾孔排出轉鼓，經機殼排液管排出機外，固相物截留在轉鼓內，形成環形濾餅層。推料盤與轉鼓同速旋轉的同時，在活塞推動下，連續軸向往復運動，推動濾餅層間歇不斷地向轉鼓外端移動排出轉鼓，從前機殼底部排出機外。
產品特點與用途
HY系列離心機是一種臥式活塞推料離心機、連續操作過濾離心機。能在全速運轉下，連續進行進料、分離、洗滌、卸料等工序。具有連續操作、運轉平穩、操作簡便、生產能力大、洗滌效果好、濾餅含濕率較低等特點。適合分離含固相物粒度大于0.1mm，濃度大于40%的懸浮液。適用于化工、化肥、制堿、制鹽等行業，特別適用于碳酸氫銨、氯化銨、芒硝、棉花籽酸洗等固液分離。
主要技術參數
|
型 號Type
|
HY800-N
|
HY1200-N
|
|
轉鼓
Basket
|
直徑Diameter（mm）
|
800
|
120
|
|
過濾區長度Length of Filtering area（mm）
|
400
|
500
|
|
轉速Speed （r/min）
|
700/800/900
|
500/650
|
|
分離因素Separating Factor
|
220/287/363
|
170/284
|
|
裝料限度Max Loading（kg）
|
70
|
130
|
|
推料行程Length of Pusher（mm）
|
40
|
50
|
|
推料次數Frequency of Pusher（l/min）
|
40
|
30
|
|
主電機功率Main Motor Power（KW）
|
18.5
|
30
|
|
油泵電機功率Oil Pump Motor Power（KW）
|
11
|
22
|
|
液壓系統工作壓力Hydraulic Pressure System Operating Pressure （MPa）
|
2.0-3.0
|
2.0-3.0
|
|
外形尺寸External dimensions長×寬×高 L×W×H （mm）
|
2270×1780×1400
|
3165×2119×1912
|
|
主機重量Gross Weight（kg）
|
4000
|
7700
|
